オートフィルターは多様な流体に適応します

中型、小型のテスト機をご用意していますのでご相談ください(有料)

製品一覧

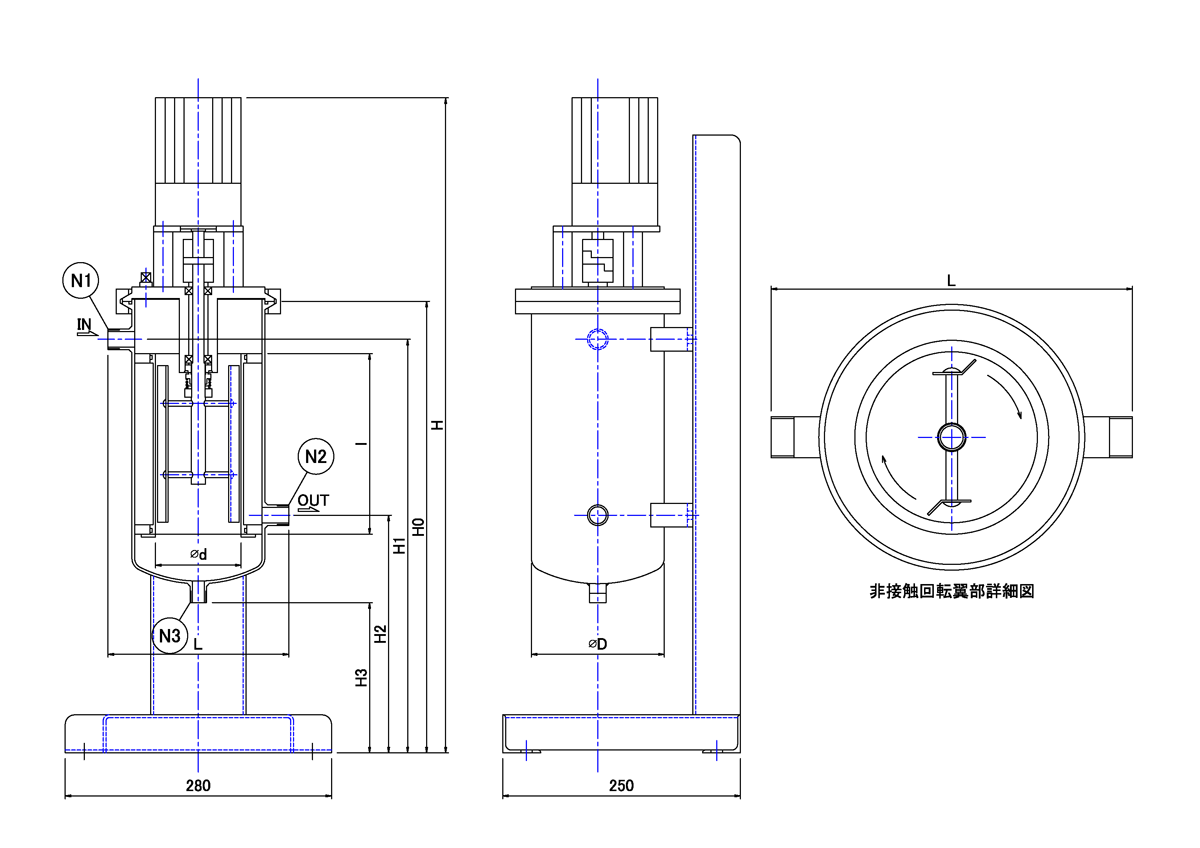

ハイパーフィルター（HP-E型:はぎ取り式）

■特徴

水など粘度の低い流体に適します。
エレメント内側を非接触の回転翼が高速で回転させることでエレメントと回転翼の間に揚力を発生させます。
この揚力によりエレメント表面に付着したゴミを剥離させ目詰まりを防ぎ、エレメントを長時間クリーンに保ちます。
ゴミはエレメント内部に滞留されゴミ濃度を最大限まで濃縮します。濃縮して排出するためドレン量は通常の逆洗式に比べ1/5以下です。
滞留物は手動又は差圧タイマーにより自動的に機外に排出します。
目詰まりしにくく復元性に優れ、ゴミの剥離も良いため長時間の無人運転が可能です。


■接続口径
10A(3/8B) 15A(1/2B) 20A(3/4B) (25A以上はLD型で対応)

■濾過精度
5ミクロン～(ウェッジワイヤー) 70ミクロン～(電子ビーム)


型式 N-1
N-2		 N-3 L φD H H0 H1 H2 H3 φd l
(A) (B) (A) (B)
HP-90-E-010 10 3/8 10 3/8 190 139.8 689 475 433 248 158 90 190
HP-90-E-015 15 1/2 10 3/8 190 139.8 689 475 435 250 158 90 190
HP-90-E-020 20 3/4 10 3/8 190 139.8 689 475 438 253 158 90 190

単位：mm

▲ページのTOPへ

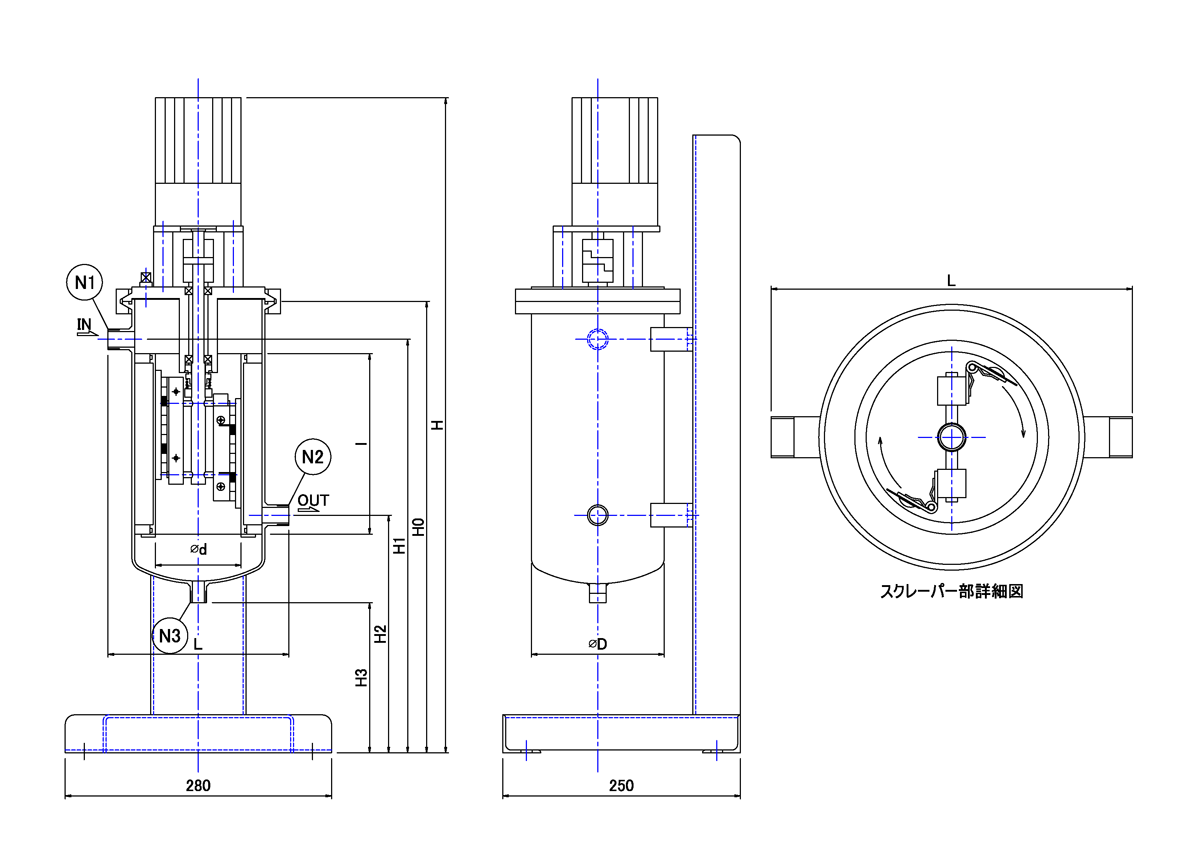

ハイパーフィルター（HP-S型:掻き取り式）

■特徴

高精度濾過を要求される高分子液など粘度の高い流体や非ニュートン液に適します。
エレメント内面に接して回転するスクレーパー又はブラシによりエレメント表面に付着したゲル化物などを掻き取り常にエレメントをクリーンに保ちます。
平滑な表面をシャープエッジのスクレーパーで掻き取ることで流体を剪断し通液性を良くします。目詰まりしにくく復元性に優れています。
電子ビームスクリーンの場合は高精度丸孔のためウエッジワイヤーの細長目に比べ2倍以上精度の高い濾過が可能です。高分子液中の柔らかいゲル化物もよく捕捉します。
ゲル化物などの夾雑物は本体下部ドレンより手動又はタイマーで定期的に排出します。


■接続口径
10A(3/8B) 15A(1/2B) 20A(3/4B) (25A以上はLD型で対応)

■濾過精度
5ミクロン～(ウェッジワイヤー) 70ミクロン～(電子ビーム)


型式 N-1
N-2		 N-3 L φD H H0 H1 H2 H3 φd l
(A) (B) (A) (B)
HP-90-S-010 10 3/8 10 3/8 190 139.8 689 475 433 248 158 90 190
HP-90-S-015 15 1/2 10 3/8 190 139.8 689 475 435 250 158 90 190
HP-90-S-020 20 3/4 10 3/8 190 139.8 689 475 438 253 158 90 190

単位：mm

▲ページのTOPへ

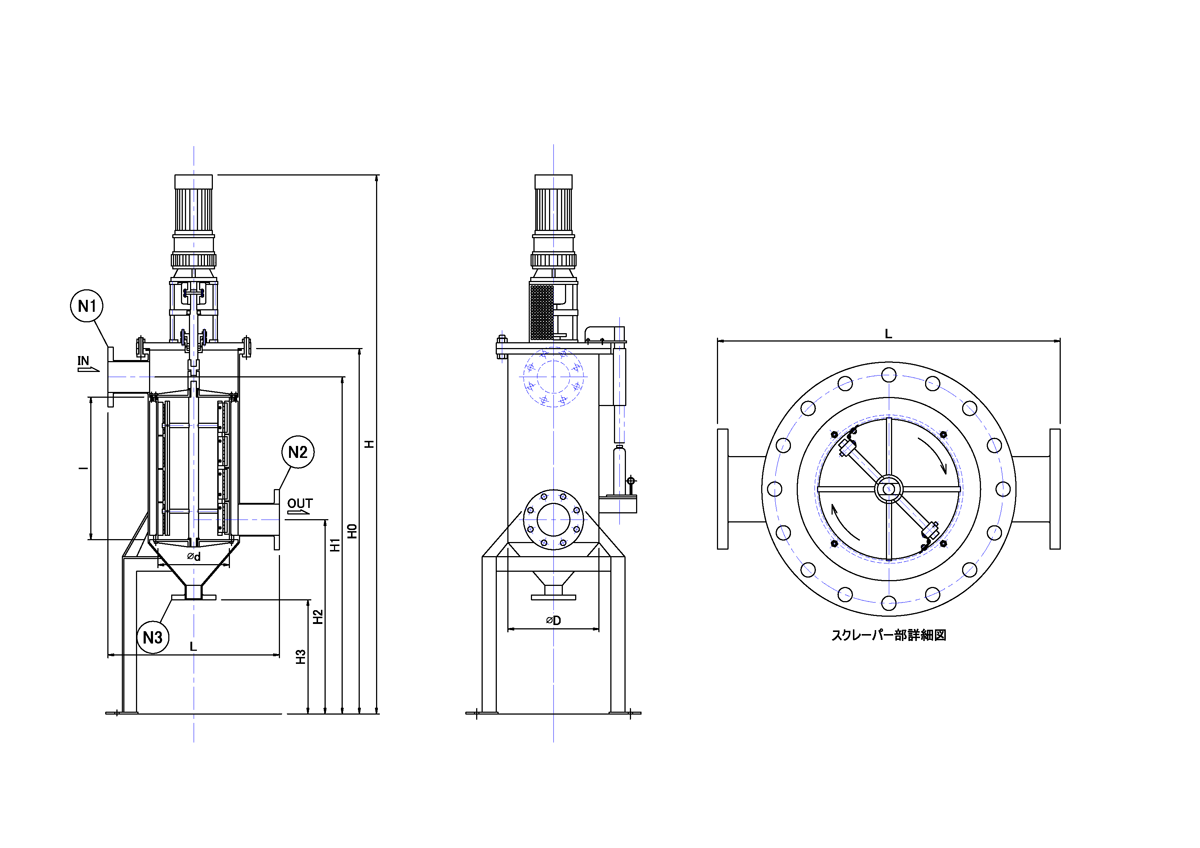

オートフィルター（LD型:掻き取り式）

■特徴

高粘度・高分子液の濾過に適します。
300ミクロン以上の高分子液などの場合、エレメントはウエッジワイヤースクリーンを使用します。
高精度で且つ精密な濾過には電子ビームスクリーンも選択可能です。テーパー丸孔によりゲル状の異物除去に優れています。
各種ラテックス、塗料、接着剤など広い分野で使われています。数多くの実績と経験より最適なエレメントを提案可能です。
内部点検、清掃時はカバーをジャッキアップすることで効率よく作業ができます。
流体の性状、目開きなどの条件によりスクレーパー又はワイヤーブラシによる掻き取りが標準仕様です。処理量の多い場合にも適しています。水用には逆洗式も製作可能です。
（汎用ウエッジワイヤーはワイヤー自体の形状から細かい目開きの場合掻き取りによる除去効果が低くなります。特に高分子液では目詰まりしやすく復元しにくいので適しません。）


■接続口径
25A～

■濾過精度
5ミクロン～(ウェッジワイヤー) 70ミクロン～(電子ビーム)


型式 N-1
N-2		 N-3 L φD H H0 H1 H2 H3 φd l
(A) (B) (A) (B)
LD-150-050 50 2 50 2 400 216.3 1652 1110 965 665 500 150 300
LD-150-080 80 3 50 2 400 216.3 1652 1110 980 680 500 150 300
LD-150-100 100 4 50 2 400 216.3 1652 1100 1000 600 400 150 300
LD-200-050 50 2 50 2 500 267.4 1740 1230 1100 700 500 200 400
LD-200-100 100 2 50 2 500 267.4 1740 1230 1080 732 500 200 400
LD-200-150 150 6 50 2 500 267.4 1740 1230 1055 755 500 200 400
LD-250-050 50 2 50 2 600 318.5 1815 1280 1150 650 400 250 500
LD-250-100 100 4 50 2 600 318.5 1815 1280 1180 680 400 250 500

単位：mm

上記寸法は標準仕様です。仕様変更についてはお気軽にお問い合わせください。

▲ページのTOPへ

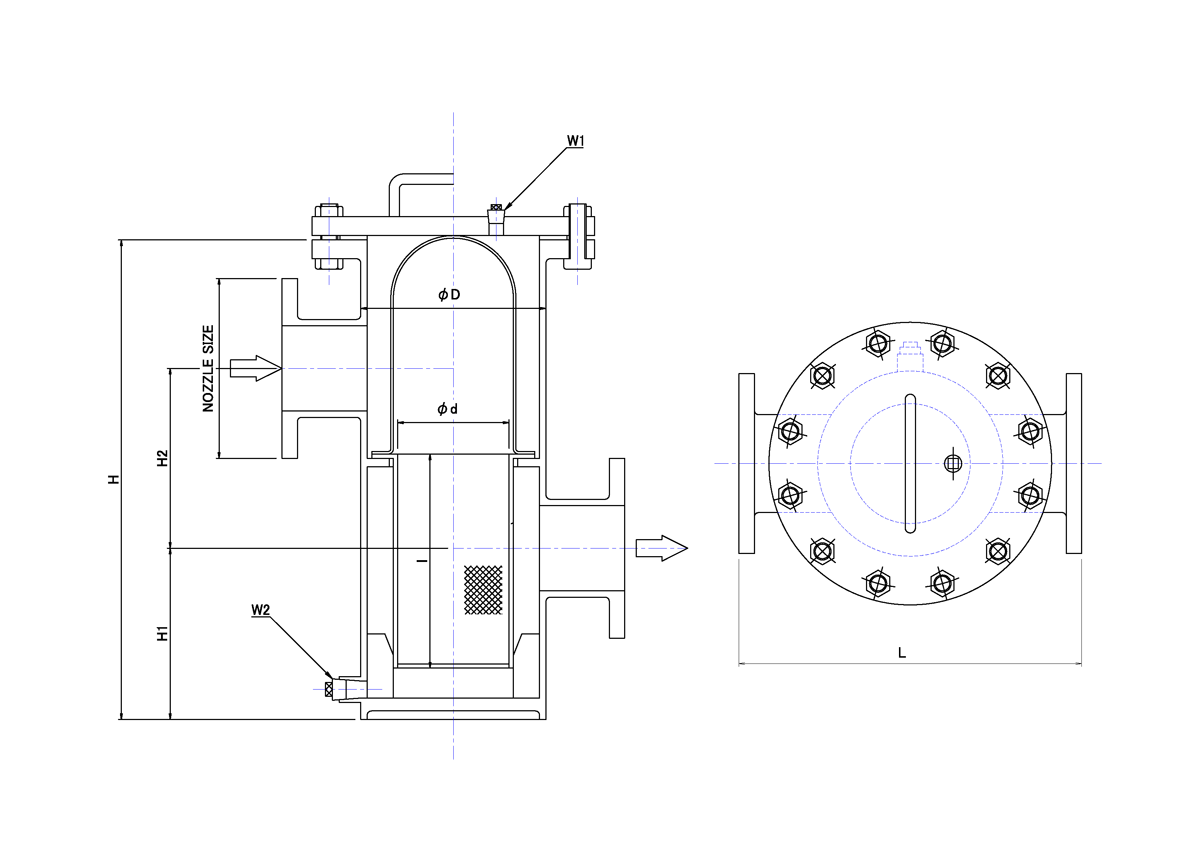

バケット型ストレーナ（BS型）

■特徴

バケット型ストレーナーは主として水平な配管中に配置され、Y型ストレーナより濾過面積が大きいのが特徴です。篭型エレメントは上部カバーを開放し取りだしが出来るため捕捉されたスラッジ（夾雑物）の排出が容易です。入口と出口がオフセットされており出口側が入口より低い位置に取り付けられています。
流量やメッシュにより本体の大きさが変更する場合がございます。条件により任意に設計することも可能です。

■接続口径
25A～

■濾過精度
400メッシュ～


型式 NOZZLE SIZE L φD H H1 H2 W1 W2 φd l
(A) (B)
BS-025 25 1 200 89.1 300 100 100 3/8 3/8 50 120
BS-032 32 1-1/4 200 89.1 300 100 100 3/8 3/8 50 120
BS-040 40 1-1/2 350 139.8 360 100 145 3/8 1/2 80 170
BS-050 50 2 350 139.8 360 100 145 3/8 1/2 80 170
BS-065 65 2-1/4 380 165.2 460 120 190 3/8 1/2 100 210
BS-080 80 3 380 165.2 460 120 190 3/8 1/2 100 210
BS-100 100 4 400 216.3 560 150 210 3/8 1/2 140 245
BS-125 125 5 500 267.4 720 190 300 3/8 3/4 185 340
BS-150 150 6 500 267.4 720 190 300 3/8 3/4 185 340
BS-200 200 8 560 318.5 900 280 390 3/8 3/4 240 465
BS-250 250 10 610 355.6 975 320 420 3/8 1 270 500
BS-300 300 12 700 406.4 1125 400 450 3/8 1 300 550

単位：mm

▲ページのTOPへ

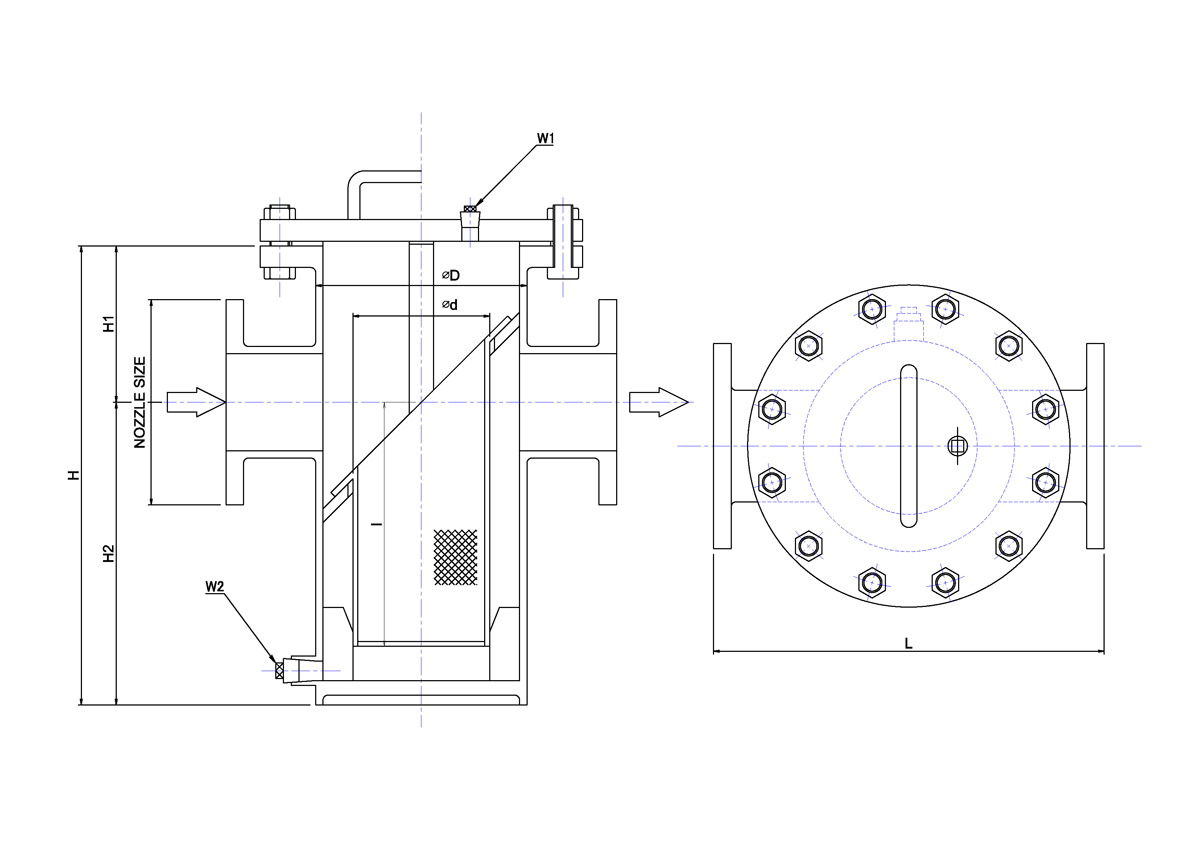

バケット型ストレーナ（BST型）

■特徴

バケット型ストレーナーは主として水平な配管中に配置され、Y型ストレーナより濾過面積が大きいのが特徴です。篭型エレメントは上部カバーを開放し取りだしが出来るため捕捉されたスラッジ（夾雑物）の排出が容易です。
流量やメッシュにより本体の大きさが変更する場合がございます。条件により任意に設計することも可能です。

■接続口径
25A～

■濾過精度
400メッシュ～


型式 NOZZLE SIZE L φD H H1 H2 W1 W2 φd l
(A) (B)
BST-025 25 1 200 89.1 260 100 160 3/8 3/8 40 120
BST-032 32 1-1/4 200 89.1 270 105 165 3/8 3/8 40 120
BST-040 40 1-1/2 350 139.8 300 120 180 3/8 1/2 70 170
BST-050 50 2 350 139.8 300 120 180 3/8 1/2 70 170
BST-065 65 2-1/4 380 165.2 350 130 220 3/8 1/2 90 210
BST-080 80 3 380 165.2 400 140 260 3/8 1/2 110 210
BST-100 100 4 400 216.3 470 160 310 3/8 1/2 140 245
BST-125 125 5 500 267.4 550 180 370 3/8 3/4 190 340
BST-150 150 6 500 267.4 600 190 410 3/8 3/4 190 340
BST-200 200 8 560 318.5 760 230 530 3/8 3/4 240 465
BST-250 250 10 610 355.6 850 270 580 3/8 1 270 500
BST-300 300 12 700 406.4 960 320 640 3/8 1 300 550

単位：mm

▲ページのTOPへ

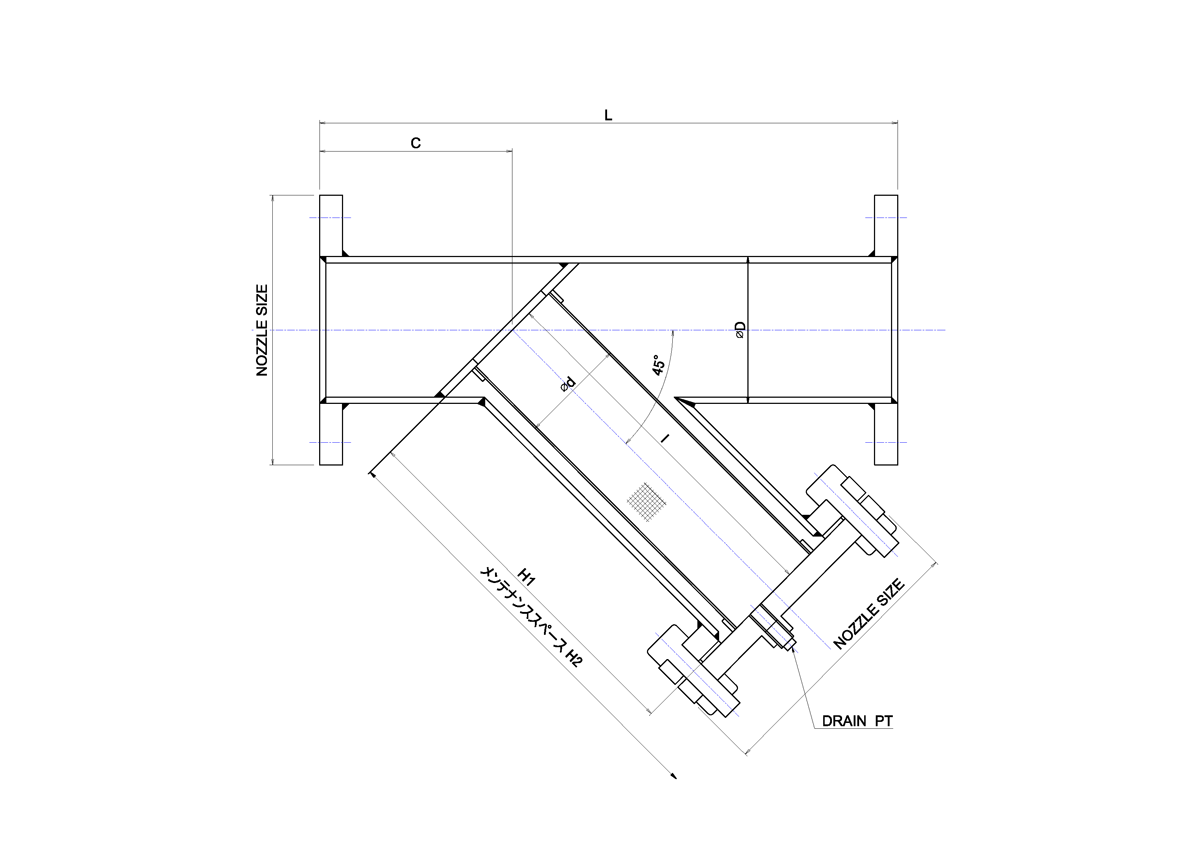

Y型ストレーナ（YST型）

■特徴

溶接式Y型ストレーナ。Y型はストレーナの中で最も多く使用されている汎用ストレーナです。 コンパクトな構造のため取付スペースを取りません。濾過面積が大きく高流量の処理が可能です。
流量やメッシュにより本体の大きさが変更する場合がございます。条件により任意に設計することも可能です。

■接続口径
25A～

■濾過精度
400メッシュ～

■製作範囲
JIS10K～40K, ANSI#150～#1500


型式 NOZZLE SIZE L φD C H1 H2 φd l DRAIN
PT
(A) (B)
YST-025 25 1 250 34 60 130 260 20 125 3/8
YST-040 40 1-1/2 270 48.6 60 160 320 32 150 3/8
YST-050 50 2 300 60.5 65 200 450 44 195 3/8
YST-065 65 2-1/4 300 76.3 65 225 500 55 220 1/2
YST-080 80 3 330 89.1 75 250 600 68 245 1/2
YST-100 100 4 380 114.3 90 275 650 90 270 1/2
YST-125 125 5 440 139.8 100 320 750 105 315 1/2
YST-150 150 6 480 165.2 110 360 900 130 355 1/2
YST-200 200 8 580 216.3 150 530 1100 160 525 3/4
YST-250 250 10 680 267.4 180 630 1300 205 625 3/4
YST-300 300 12 800 318.5 200 730 1500 260 725 3/4
YST-350 350 14 950 355.6 250 850 1700 305 845 3/4
YST-400 400 16 1000 406.4 260 900 1800 340 890 3/4
YST-450 450 18 1150 457.2 300 950 1900 390 945 3/4
YST-500 500 20 1300 508 350 1050 2100 440 440 3/4
YST-600 600 24 1700 609.6 500 1200 2400 540 1195 3/4

単位：mm
